日本，厚木——索尼半導體解決方案公司(下稱：SSS)今天宣布將發布IMX900堆疊式CMOS圖像傳感器，它可以兼容1/3英寸鏡頭的320萬有效像素*1并支持全局快門，用于工業領域，分辨率實現業界突破*2。
與傳統產品相比，新傳感器采用自研的像素結構，大幅提高了聚光效率和近紅外靈敏度，實現小型化像素的同時保持了工業圖像傳感器所需的關鍵特性。這樣的設計使新傳感器的分辨率高達320萬有效像素，實現業界突破*2,支持1/3.1英寸、全局快門的系統，適用S卡口(M12)。該卡口廣泛用于緊湊型工業相機和嵌入式視覺相機。
這款新品將以多種方式簡化工業任務，例如服務于物流市場的條碼讀取等應用，以及在生產線上使用分揀機器人時助力自動化制造過程，從而幫助解決工業應用中的問題。
*1 基于圖像傳感器有效像素測定方法。
*2 在支持全局快門、兼容1/3英寸鏡頭的工業級CMOS圖像傳感器中，截至2023年10月19日發布。

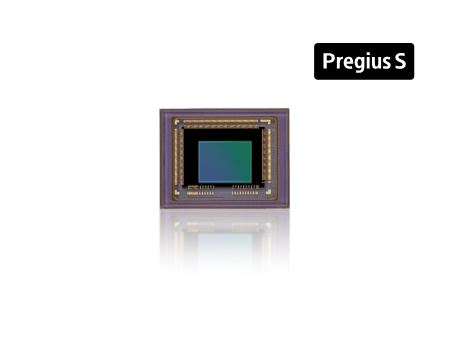

CMOS圖像傳感器IMX900
?
型號名稱 |
樣品出貨日期（預計） |
IMX900 1/3.1英寸(5.81毫米對角線)320萬有效像素*1 堆疊式CMOS圖像傳感器 |
2023年10月 |
?
各行業對自動化和節約人力成本的需求不斷攀升，SSS自研的 Pregius S?全局快門技術在緊湊的設計中實現了高速、精準且移動時不失真的成像，提高了圖像識別能力。新傳感器采用了基于Pregius S開發的自研像素結構，將以前與光電二極管位于同一基板上的存儲單元*3移至獨立的信號處理電路區域。這種新設計可擴大光電二極管面積，從而在保持高飽和信號量的同時壓縮像元尺寸（2.25μm），成功地支持1/3.1英寸的傳感器實現高達約320萬的有效像素。
將存儲單元移動到信號處理電路區域也增加了開口率，從而顯著改善了入射光角度的依賴性*4和量子效率。這些特點使得采用該傳感器的相機在鏡頭設計方面具有更大的靈活性。此外，加厚的光電二極管面積提高了近紅外波長（850納米）的靈敏度，與傳統產品相比，量子效率提高了近一倍*5。
這種緊湊的1/3.1英寸產品的封裝尺寸適合工業應用中常使用的通用卡口S卡口（M12）。它可廣泛應用于需要更緊湊、更高性能的產品設計的場景。例如物流市場中用于條形碼掃描儀的小型攝像頭、生產線上的分揀機器人、為工人處理運輸任務的自動導引車(AGV)和自主移動機器人(AMR)。
*3 臨時存儲信號的存儲器。
*4 光以一定角度入射在圖像傳感器的像素上的聚光特性。
*5 與 SSS的1/2.9英寸、158萬像素的IMX296 CMOS圖像傳感器相比。

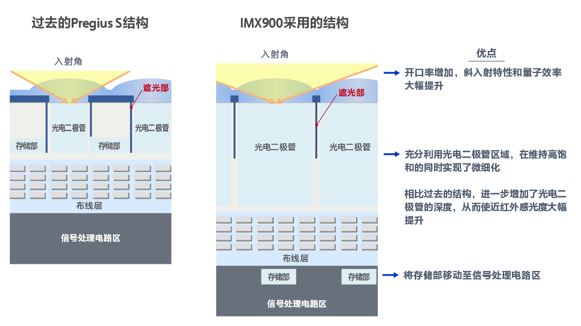

像素結構截面圖
使用傳統 Pregius S 技術的產品（左）和使用新像素結構的 IMX900（右）
主要特征
·?該圖像傳感器的分辨率實現業界突破*2，全局快門且兼容1/3英寸鏡頭，有效像素約320萬
·?大幅改進的入射光角依賴性，使鏡頭設計更加靈活

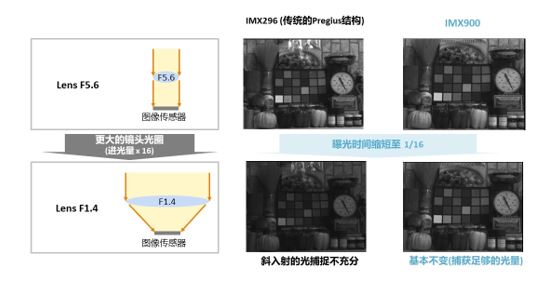

改進入射光角度依賴性的效果示例
·?在近紅外波段的量子性能約是傳統產品*5的兩倍

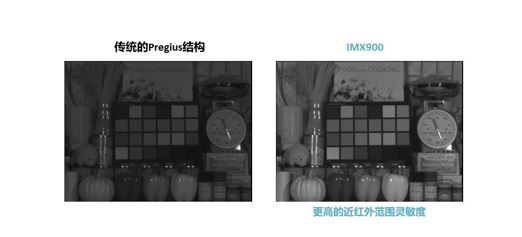

使用近紅外光的圖像對比 (850 nm)
(*使用傳統的Pregius技術的2.25μm像素等效比較)
· 包括芯片的功能實現更便利，減少后期圖像處理工作量
該產品具有多種功能，可減輕后期圖像處理的工作量，提高識別精度。例如快速自動曝光，實現高速計算和優化的曝光時間配置；以及Quad HDR（四像素HDR），通過設置以每四個像素為單位的多次曝光時間來擴展動態范圍。這些功能有助于簡化相機設計、降低成本和提高識別精度。

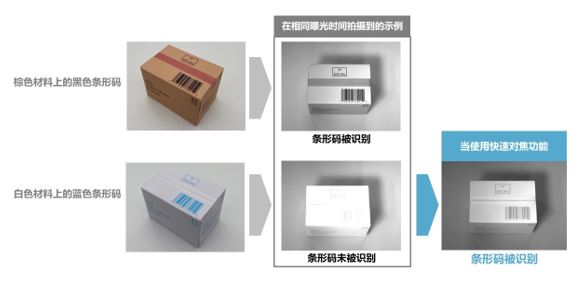

快速自動對焦功能的使用示例
·?高速、113 幀/秒*6成像
?
欲了解更多信息，請?jiān)L問如下網站：
IMX900產品信息：
https://www.sony-semicon.com/cn/products/is/industry/gs/imx900.html
全局快門技術：
https://www.sony-semicon.com/cn/technology/industry/pregius.html
?
主要參數
型號 |
IMX900 |
|
有效像素 |
約 320萬像素 2064 × 1552（高 × 寬） |
|
圖像尺寸 |
對角線5.81 mm（1/3.1英寸） |
|
單元尺寸 |
||
幀率 |
全像素 |
8 位 120 fps 10 位 113 fps 12 位 70 fps |
電源 |
模擬單路輸入 |
2.9V |
數字電路輸入 |
0.8V |
|
接口 |
1.8V |
|
主要新增功能 |
快速自動曝光 Quad HDR（四像素HDR） 四快門控制 |
|
輸出接口 |
MIPI 4 通道 |
|
濾色器 |
彩色/黑白 |
|
封裝 |
陶瓷封裝（LGA） 尺寸: 12.0 mm × 9.3 mm |
|
?
Pregius / Pregius S 及其標識是索尼集團公司或其關聯公司的注冊商標或商標。
